Станок SGRD-1650-RYD
Станки для сатинирования металла от HOHMAN: подбор и поставка оборудования для обработки листового металла, получения равномерной поверхности и стабильного результата на производстве.
По запросу
Станок SGRD-1650-RYD

Предназначен для обработки листовогометаллапослелазерной и плазменной резки.

Станок SGRD-1650-RYD

Предназначен для обработки листовогометаллапослелазерной и плазменной резки. Подробнее

Климатическое исполнение (по ГОСТ 15150-69) УХЛ4
Характеристики сети 380В, 3ф+N+PE, 50Гц
Суммарная мощность, кВт 50
Тип электродвигателей асинхронный
Режим работы электродвигателей S1
Минимальный размер заготовки, мм 100*100

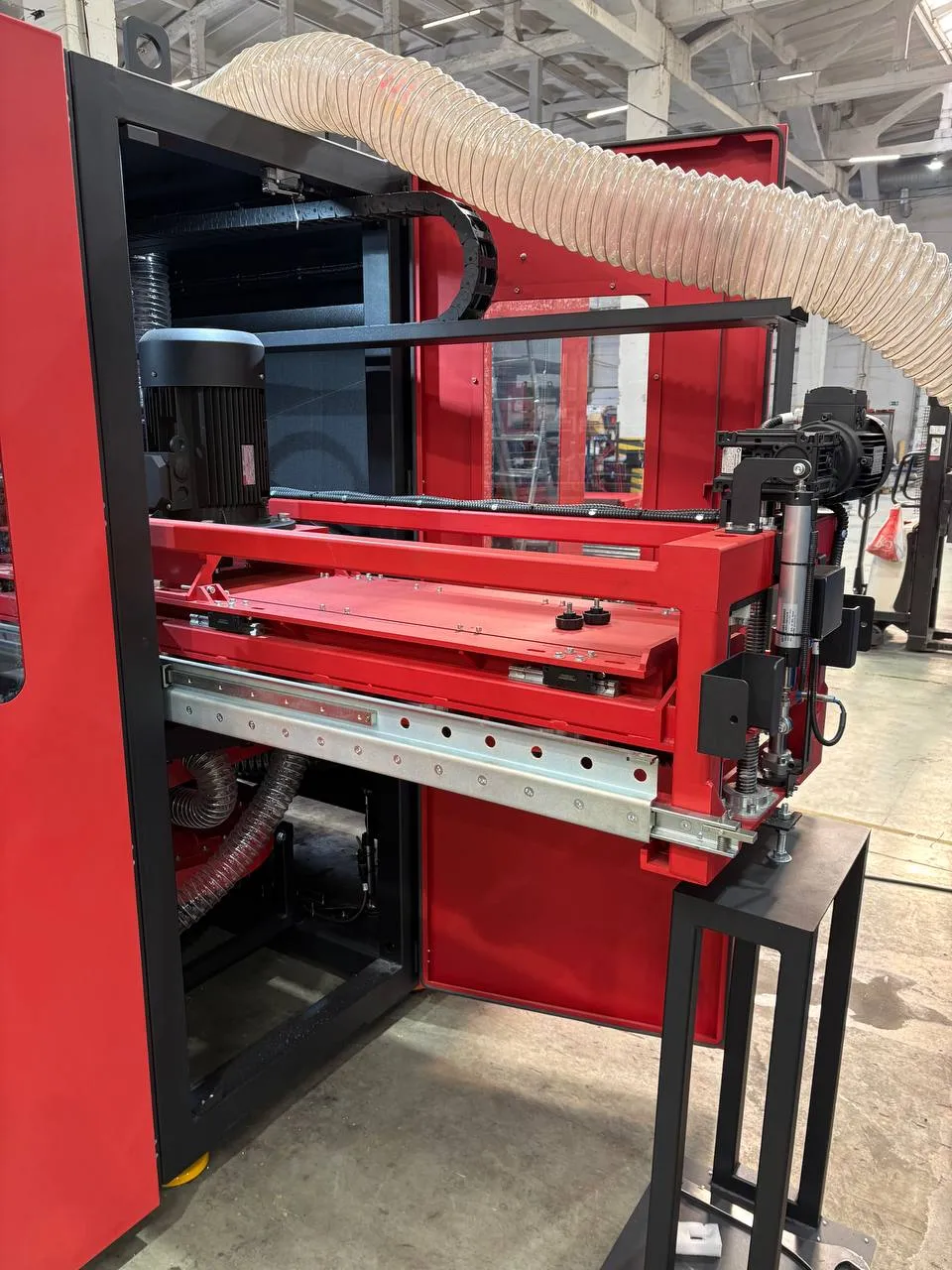

Станок SGRD-1650-RYD-VVV предназначен для обработки листового металла пос лелазерной и плазменной резки. Данная модель имеет рабочую зону шириной 1650 мм и вакуумный участок, который обеспечивает фиксацию деталей и заготовок во время обработки. Станок включает в себя 3 основных модуля: Модуль R - снятие шлака, грата, заусенцев и наплывов металла после лазерной и плазменой резки. Наполнение модуля - лента шлифовальная. Модуль Y - притупление кромки, удаление поверхностных загрязнений сплоских деталей, радиальное скругление кромки на плоских деталях. Наполнение модуля-круг лепестковый. Модуль D - сатинирование поверхности. Наполнение модуля - валик из нетканого абразивного материала. Корпус и основные части станка изготавливаются из стали и окрашиваются высококачественной краской, которая обеспечивает защиту от воздействия окружающей среды. Облицовка станка закрывает рабочую зону со всех сторон, открытыми остаютсятолько окна подачи и забора заготовки. Тем самым обеспечивается безопасность окружающего пространства. Для защиты окружающего пространства от отходов обработки, рекомендуется использовать аспирационные установки с производительностью по воздухунеменее 4000 м3 /ч.
Параметры Значения
Климатическое исполнение (по ГОСТ 15150-69) УХЛ4
Характеристики сети 380В, 3ф+N+PE, 50Гц.
Суммарная мощность, кВт 50
Тип электродвигателей асинхронный
Режим работы электродвигателей S1
Минимальный размер заготовки, мм 100*100
Толщина заготовки, мм 1-50
Максимальная ширина заготовки, мм 1650
Максимальный вес заготовки, кг 100
Скорость подачи заготовки (регулируемая), м/мин 0,3-4
Тип загрузки заготовки Ручной
Тип подачи заготовки Автоматический
Пневмомагистраль 8 бар, 50л/мин
Модули в составе станка, шт 3 (R+Y+D)
Наполнение модуля R Шлифовальнаялента
Количество рабочего инструмента в модуле R, шт 1
Количество приводов рабочего инструмента в моделе R, шт 1
Мощность привода рабочего инструмента в модуле R, кВт 11
Размер шлифовальной ленты, мм 1700*2000
Скорость шлифовальной ленты (регулируемая), м/с 5-15

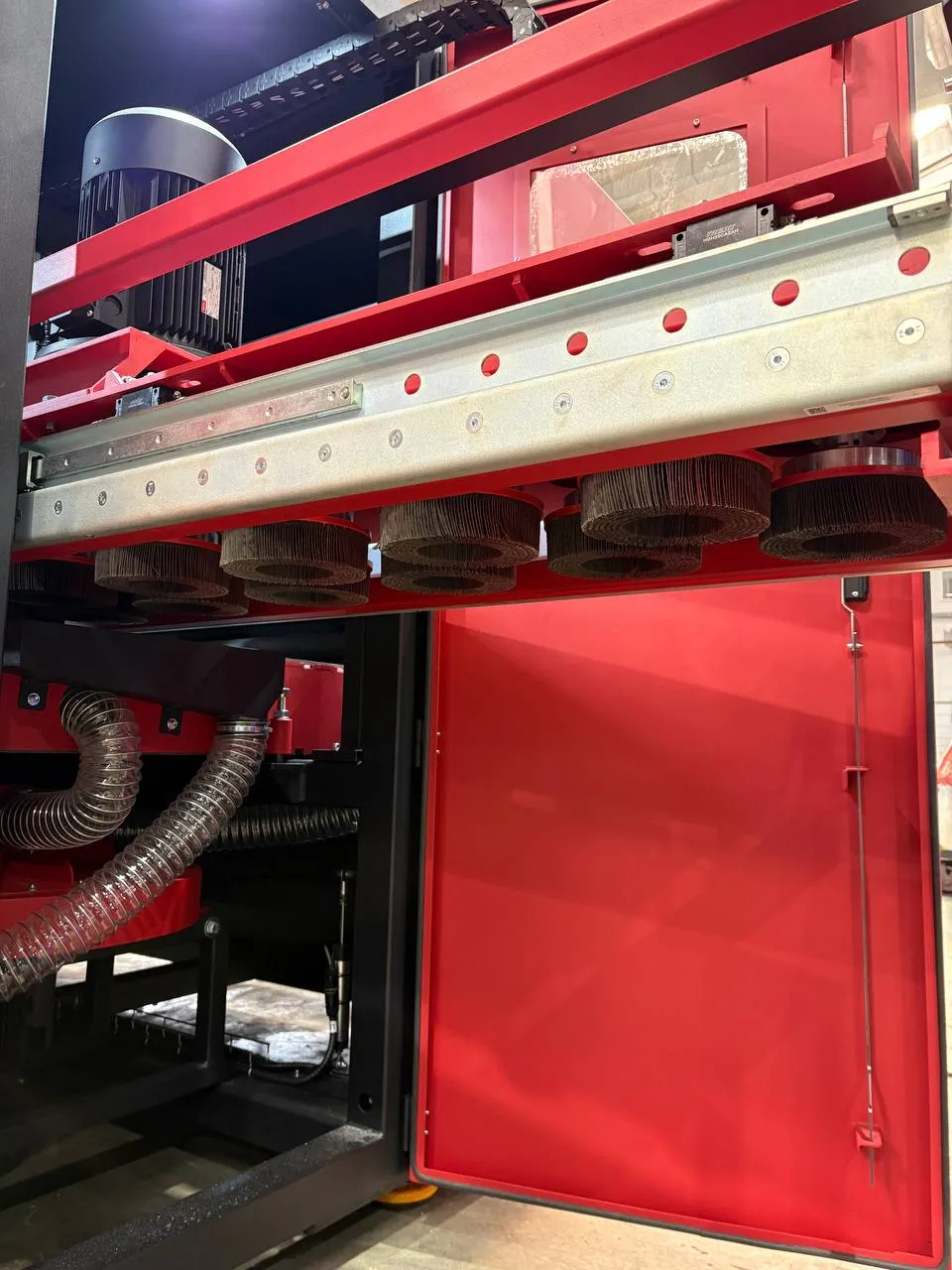

Наполнение модуля Y Круг лепестковый
Количество рабочего инструмента в модуле Y, шт 14
Количество приводов рабочего инструмента в моделе Y, шт 1
Мощность привода рабочего инструмента в модуле Y, кВт 7,5
Максимальная скорость вращения рабочего инструмента (регулируемая), об/мин 2500

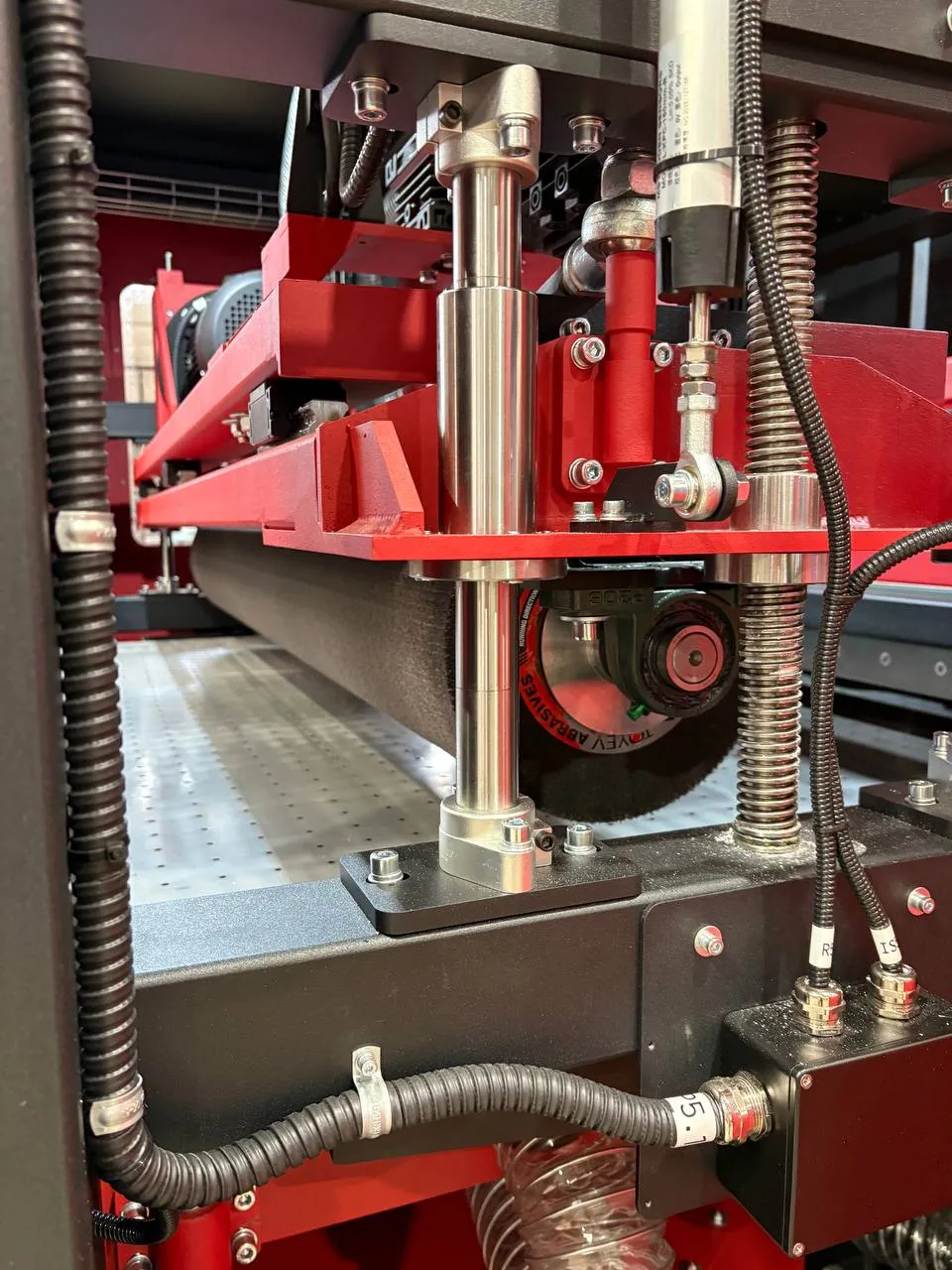

Наполнение модуля D Вал из нетканогоабразивногоматериала
Количество рабочего инструмента в модуле D, шт 1
Количество приводов рабочего инструмента в модуле D, шт 1
Мощность привода рабочего инструмента в модуле D, кВт 7,5
Размер вала из нетканного абразивного материала, мм Ø250*1650
Максимальная скорость вращения вала (регулируемая),об/мин 700
Вакуумный участок Да
Количество вакуумных участков, шт 3
Количество патрубков пылеудаления, шт 2
Диаметр патрубка пылеудаления, мм Ø160
Габариты станка Д*Ш*В, мм 3600*2600*2700
Масса станка*, кг 3500
*Данные параметры будут зависеть от типа комплектации станка.
1
Станок SGRD-1650-RYD-VVV
14 намодуль
Круг лепестковый SG-ER 180 Р40
14 намодуль
Круг лепестковый SG-EH 180 Р40
1 шт
Шлифовальная лента 1050х2000 мм P40
1 шт
Вал из нетканого абразивного материала Ø 250х1650 мм
1 шт
Подпорный механизм (для выкатного модуля)
1 шт
Шестигранники (6, 8)
4 шт
Ключи (13, 24, 27, 41, 51х2)
*Комплектация для станка SGRD-1650-RYD
